PZ(9)41H型 耐磨排渣闸阀
产品说明
PZ41H、PZ941H 型PN16~PN63 耐磨排渣阀：手动（PZ41H）或电动（PZ941H）、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为铸钢，公称压力 PN16~PN63，阀体材料为碳钢，具有排渣功能的耐磨闸阀。
产品性能参数
PZ41H、PZ941H 型PN16~PN63 耐磨排渣阀主要性能参数 | ||
型号 | PN | 工作压力/℃ |
PZ41H-16C~63 | 16~63 | 1.6~6.3 |
PZ941H-16C~63 | ||
产品零部件材料
PZ41H、PZ941H 型PN16~PN63 耐磨排渣阀零部件材料 | ||||||
型号 | 材料 | |||||
阀体、阀盖 | 阀杆 | 阀杆螺母 | 阀座、阀板面 | |||
普通型 | 耐磨型 | |||||
PZ41H-16C~63 | A216CrWCB | 1Cr13 | A439D-2或Cu-ALLOY | 铸钢+不锈钢（堆焊516） | 铸钢+陶瓷 | |
PZ941H-16C~63 | ||||||
产品外形及结构尺寸
PZ41H-16C PZ941H-16C 型耐磨排渣阀主要外形及结构尺寸（mm） | |||||||||||||
DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 电装DZ | 重量/kg | |||
手动 | 电动 | 手动 | 电动 | ||||||||||
50 | 165 | 125 | 102 | 20 | 4×Φ17.5 | - | 250 | 335 | 585 | 20 | 60 | 94 | |
80 | 200 | 160 | 133 | 22 | 8×Φ17.5 | - | 280 | 510 | 910 | 20 | 78 | 112 | |
100 | 220 | 180 | 158 | 24 | 8×Φ17.5 | 120 | 300 | 685 | 1080 | 20 | 96 | 140 | |
150 | 285 | 240 | 212 | 28 | 8×Φ22 | 160 | 350 | 790 | 1200 | 30 | 158 | 195 | |
200 | 340 | 295 | 268 | 30 | 12×Φ22 | 195 | 400 | 885 | 1312 | 30 | 222 | 260 | |
250 | 405 | 355 | 320 | 32 | 12×Φ26 | 220 | 450 | 1015 | 1400 | 45 | 289 | 374 | |
300 | 460 | 410 | 370 | 34 | 12×Φ26 | 260 | 600 | 1190 | 1540 | 60 | 365 | 455 | |
350 | 520 | 470 | 430 | 38 | 16×Φ26 | 290 | 550 | 1650 | 1700 | 60 | 558 | 648 | |
400 | 580 | 525 | 482 | 40 | 16×Φ30 | 330 | 600 | 1460 | 1850 | 120 | 850 | 960 | |
450 | 640 | 585 | 532 | 44 | 20×Φ30 | 360 | 650 | 1620 | 2060 | 120 | 1164 | 1280 | |
500 | 715 | 650 | 585 | 46 | 20×Φ33 | 390 | 700 | 1800 | 2270 | 180 | 1482 | 1740 | |
600 | 840 | 770 | 720 | 38 | 20×Φ36 | 437 | 800 | 1985 | 2556 | 180A | 1521 | 1765 | |
700 | 910 | 840 | 794 | 40 | 24×Φ36 | 457 | 900 | 2180 | 2380 | 180A | 2356 | 2620 | |
1000 | 1255 | 1112 | 1079 | 46 | 28×Φ42 | 487 | 1200 | 2751 | 2951 | 250A | 4560 | 4810 | |
PZ41H-25 PZ941H-25 型耐磨排渣阀主要外形及结构尺寸（mm） | |||||||||||||
DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 电装DZ | 重量/kg | |||
手动 | 电动 | 手动 | 电动 | ||||||||||
50 | 165 | 125 | 102 | 20 | 4×Φ17.5 | - | 250 | 335 | 585 | 20 | 63 | 99 | |
80 | 200 | 160 | 135 | 22 | 8×Φ17.5 | - | 280 | 510 | 910 | 20 | 82 | 118 | |
100 | 235 | 190 | 168 | 24 | 8×Φ22 | - | 300 | 685 | 1080 | 20 | 101 | 147 | |
150 | 300 | 250 | 212 | 30 | 8×Φ26 | 162 | 350 | 790 | 1200 | 30 | 166 | 204 | |
200 | 360 | 310 | 278 | 34 | 12×Φ26 | 200 | 400 | 885 | 1312 | 30 | 233 | 272 | |
250 | 425 | 370 | 335 | 36 | 12×Φ30 | 220 | 450 | 1015 | 1400 | 45 | 293 | 383 | |
300 | 485 | 430 | 390 | 40 | 16×Φ30 | 260 | 500 | 1190 | 1540 | 60 | 373 | 478 | |
350 | 555 | 490 | 450 | 44 | 16×Φ33 | 290 | 550 | 1350 | 1700 | 60 | 586 | 680 | |
400 | 620 | 550 | 505 | 48 | 16×Φ36 | 350 | 600 | 1460 | 1850 | 120 | 893 | 1008 | |
450 | 670 | 600 | 555 | 50 | 20×Φ36 | 360 | 650 | 1620 | 2060 | 120 | 1222 | 1344 | |
200 | 730 | 660 | 615 | 52 | 20×Φ36 | - | 700 | 1800 | 2270 | 180 | 1556 | 1827 | |
PZ41H-40 PZ941H-40 型耐磨排渣阀主要外形及结构尺寸（mm） | |||||||||||||
DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 电装DZ | 重量/kg | |||
手动 | 电动 | 手动 | 电动 | ||||||||||
350 | 580 | 510 | 465 | 46 | 16×Φ39 | 310 | 850 | 1285 | 1704 | 90 | 932 | 1066 | |
400 | 660 | 580 | 535 | 50 | 16×Φ39 | 340 | 950 | 1480 | 2033 | 180 | 1214 | 1505 | |
PZ41H-63 PZ941H-63 型耐磨排渣阀主要外形及结构尺寸（mm） | |||||||||||||
DN | D | D1 | D2 | b | z×Φd | H1 | L | H | 电装DZ | 重量/kg | |||
手动 | 电动 | 手动 | 电动 | ||||||||||
350 | 600 | 525 | 465 | 50 | 16×Φ39 | 310 | 850 | 1278 | 1724 | 120 | 1144 | 1234 | |
400 | 670 | 585 | 535 | 60 | 16×Φ42 | 340 | 950 | 1700 | 2030 | 180 | 1337 | 1495 | |

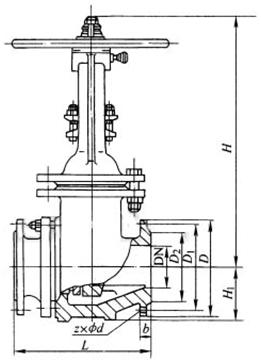

产品外形及结构尺寸示意图
